下载文档  LY-H珍珠镍工艺
LY-H珍珠镍工艺

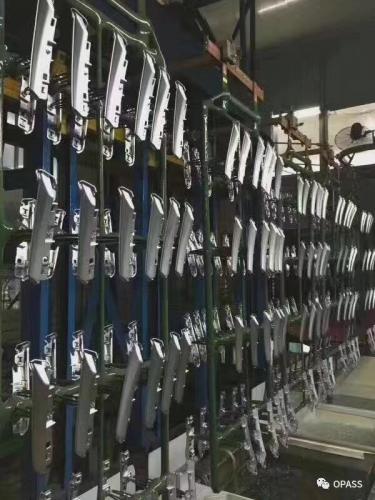

一、    特点

1.专为汽车配件而研发,沙感明显,金属感强。

2.属长效体系,工艺稳定,能连续生产15-60天无需大处理,亦无需辅助设备。

3.不易出现脱皮、起泡、亮点或发霉等问题,镀液控制简单。

4.沙感粗细可调性强,硬度达400-500HV,不易刮花。

5.属于市场主流沙感体系,转缸容易,适用于绝大部分汽车品牌客户。

二、镀液组成和操作条件



操作范围

标准

硫酸镍

380-480g/L

460 g/L

氯化镍

35-45g/L

45 g/L

硼酸

35-45g/L

45 g/L

LY-H珍珠镍开缸剂A

10-20mL/L

15 mL/L

LY-H珍珠镍辅助剂B

4-6mL/L

6 mL/L

LY-H珍珠镍走位C

4-6 mL/L

6 mL/L

LY-H珍珠镍细沙剂H2

0.2-0.6mL/L

视效果而定

LY-H珍珠镍哑沙剂H1

0.2-0.6 mL/L

视效果而定

PH

4.2-4.8

4.5

温度

50-58

55

阴极电流密度

4-10A/d



摇摆

阴极移动(阴极旋转最佳)

搅拌

须单独用磁力空泵循环搅拌镀液,控制流量为3-5循环/小时

三、开缸方法:

1、加入1/2的水于备用缸中,加热至60℃。

2、加入所需的硫酸镍,氯化镍、硼酸、充分溶解。

3、加入双氧水0.5-1ml/l,搅拌1小时,保温60℃。

4、加入1-3/升活性碳,搅拌数小时,然后静置一晚。

5、通过过滤泵把镀液滤清,抽至镀槽中。

6、加水至规定体积,低电流电解12小时或至波浪板颜色由黑变浅色,调整PH值至4.4左右。

7、加入所需的LY-H珍珠镍开缸剂ALY-H珍珠镍辅助剂B

8、用温水稀释所需的LY-H珍珠镍细沙剂H220倍左右加入,搅拌10分钟开始试镀(LY-H珍珠镍哑沙剂H1需稀释20倍加入视其哑度添加)。

四、槽液维护:

1、添加剂的作用

LY-H珍珠镍开缸剂A:能促进高低电流密度区均匀起沙,产生光泽,减低镀层内应力,增加柔软性,可提高镀层哑度。添加过量会使镀层起沙较粗,高区易有针孔,易被活性碳吸收。

LY-H珍珠镍辅助剂B:能防止镀层产生光点和针孔,调整镀层沙粒细致,如添加过量起沙会变粗;不足时起沙薄,甚至不能起沙,易活性碳吸收。

LY-H珍珠镍走位剂C:视需要而加入,可消除向下压水位粗糙、光点及针孔,同时可使起沙更均匀致密,不易被活性碳吸收。

LY-H珍珠镍细沙剂H2:提高浓度,能提高镀层沙度,以产生不同效果,极易被活性碳、棉芯及滤纸等介质吸附,但只能被活性碳完全吸收,添加时必须用温水稀释至20倍后慢慢加入,以提高沙剂分散性,使沙剂更加持久耐用。

LY-H珍珠镍哑沙剂H1,视其需要而加,能提高镀层哑度,能被活性碳完全吸收。

2、添加剂的消耗量:

LY-H珍珠镍开缸剂A

80-100mL/KA.H

LY-H珍珠镍辅助剂B

80-100mL/KA.H

LY-H珍珠镍走位C

80-100mL/KA.H

LY-H珍珠镍细沙剂H2

60-80mL/KA.H

LY-H珍珠镍哑沙剂H1

60-80mL/KA.H

3、维护要点:

a:定期分析各原料成份,每天测PH,温度在正常范围内。

b:每天开工前测试调整各添加剂补充量,收工后保持空泵循环,并用低电流电解。

c:每十五个工作日,清洗阳极,阳极袋上分解物,定期用双氧水,活性炭处理镀液,哑沙.细沙.辅助剂按开缸量添加,开缸剂.走位剂按开缸量1/3—2/3量添加。

d:沙剂添加时必须用纯水稀释20倍后缓慢加入并充分搅拌(不可打气)

注意:加料顺序为:A-C-B-S-P
